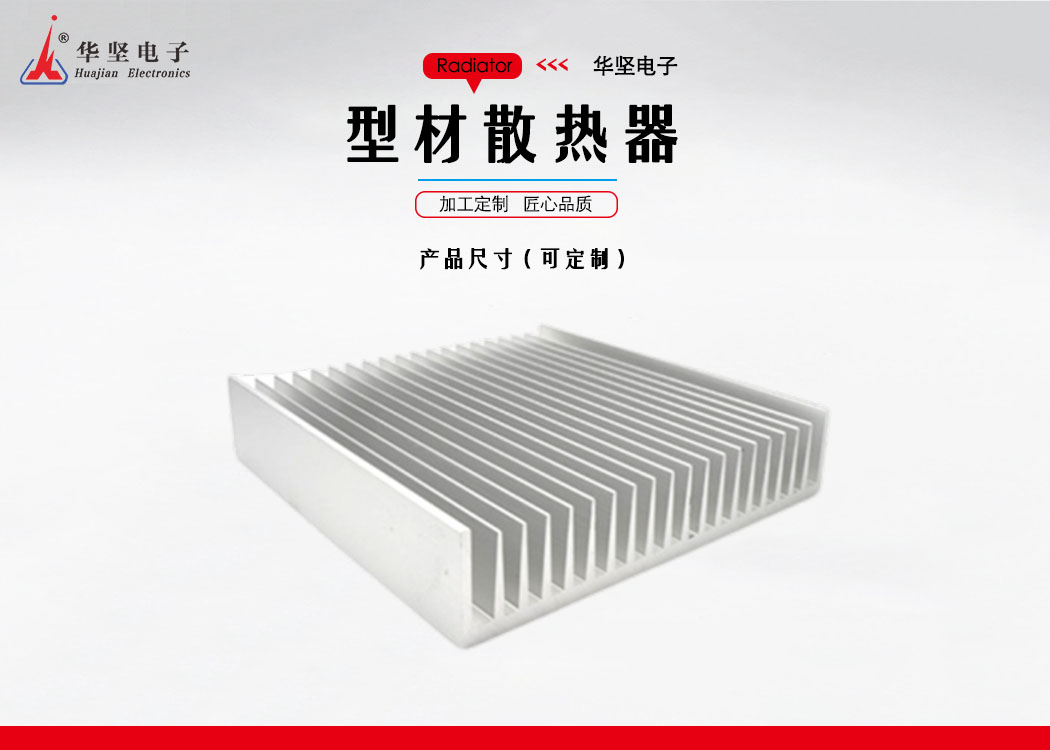

型材散熱器是一種以特定型材為主體結構的散熱裝置，主要用于將發熱物體產生的熱量快速傳導出去，以維持發熱物體的正常工作溫度，防止因過熱而損壞。

型材散熱器的特點：

1. 材料：
• 鋁合金：是最常用的型材散熱器材料。鋁合金具有重量輕、導熱性好、耐腐蝕等優點，能夠有效地將熱量從發熱源傳遞到散熱器表面，再散發到周圍環境中。例如，在電子設備、LED 燈具等領域廣泛應用的散熱器很多都是鋁合金型材散熱器。
• 銅：銅的導熱性能非常優異，比鋁合金的導熱能力更強，但銅的成本相對較高，且重量較大。因此，在一些對散熱性能要求極高、對成本和重量不十分敏感的場合，如高端計算機 CPU 散熱器、部分大功率電力電子設備等會使用銅質型材散熱器。
• 鋼：鋼的強度較高，可以制成各種形狀的散熱器，具有較好的機械性能。不過，鋼的導熱性相對較差，通常需要在表面進行特殊的處理或添加導熱涂層來提高其散熱性能。在一些工業設備、大型機械等對散熱器強度要求較高的場景中會使用鋼質型材散熱器。
2. 結構特點：
• 翅片結構：型材散熱器通常會設計有翅片，翅片的作用是增加散熱器的散熱面積，提高散熱效率。翅片的形狀、高度、間距等參數會根據不同的散熱需求進行設計和優化。例如，在自然對流散熱的情況下，翅片間距較大可以減少空氣流動的阻力，提高自然對流的效果；而在強制風冷的情況下，翅片間距較小可以增加空氣與翅片的接觸面積，提高散熱效率5。
• 腔體結構：部分型材散熱器內部會設計有腔體，用于容納冷卻介質，如水、冷卻液等。這種帶有腔體的型材散熱器通常用于水冷散熱系統中，可以通過冷卻介質的循環流動將熱量帶走，實現高效散熱5。
• 安裝結構：為了方便與發熱源進行連接和固定，型材散熱器會設計有相應的安裝結構，如安裝孔、卡扣、螺絲孔等。這些安裝結構需要保證散熱器與發熱源之間的緊密接觸，以確保熱量能夠有效地傳遞到散熱器上。
3. 工作原理：型材散熱器的工作原理主要是通過熱傳導和熱對流的方式將熱量散發出去。當發熱源產生熱量時，熱量首先通過接觸傳導的方式傳遞到型材散熱器的本體上，然后散熱器本體將熱量傳遞到翅片上。翅片上的熱量通過與周圍空氣的熱對流作用，將熱量散發到空氣中，從而降低發熱源的溫度6。
4. 應用領域2：
• 電子設備：如電腦 CPU、顯卡、主板芯片組、電源模塊等電子元件在工作時會產生大量的熱量，需要使用型材散熱器來進行散熱，以保證電子設備的正常運行和穩定性。
• 電力電子：在電力電子設備中，如變頻器、整流器、逆變器等，功率器件在工作時會產生大量的熱量，需要使用高效的型材散熱器來進行散熱，以防止功率器件因過熱而損壞。
• 照明領域：LED 燈具在工作時也會產生一定的熱量，如果熱量不能及時散發出去，會影響 LED 燈具的壽命和光效。因此，LED 燈具通常會使用型材散熱器來進行散熱。
• 工業設備：在工業生產中，許多機械設備、儀器儀表等設備的發熱部件也需要使用型材散熱器來進行散熱，以保證設備的正常運行和使用壽命。
5. 優點：
• 散熱效率高：由于采用了導熱性能良好的材料和優化的結構設計，型材散熱器能夠快速地將熱量傳遞出去，散熱效率較高。
• 重量輕：相比于其他散熱方式，如鑄鐵散熱器等，型材散熱器的重量較輕，便于安裝和運輸。
• 外形美觀：型材散熱器可以根據不同的應用需求進行設計和加工，外形美觀，可以與各種設備和環境相匹配。
• 可靠性高：型材散熱器的結構簡單，不易出現故障，使用壽命長，可靠性高。
